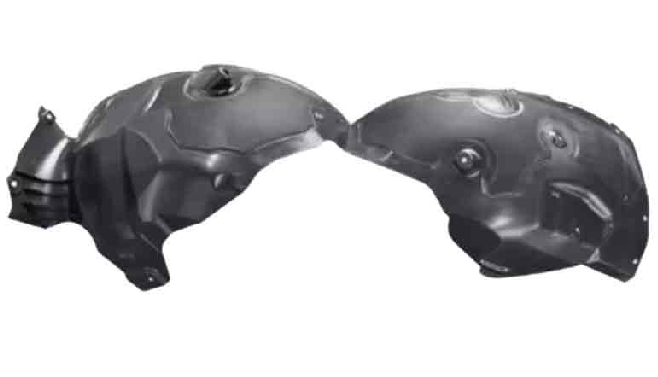

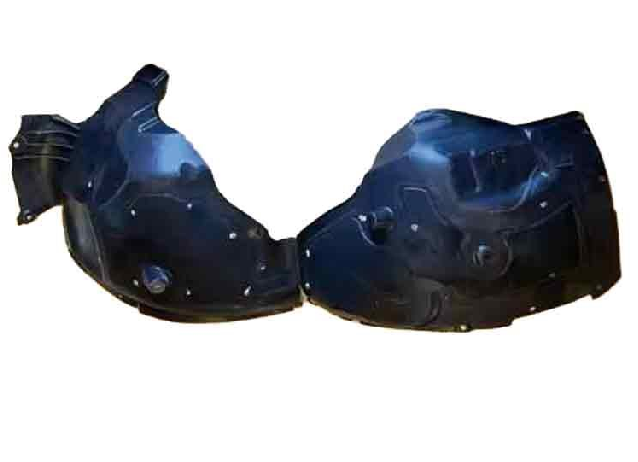

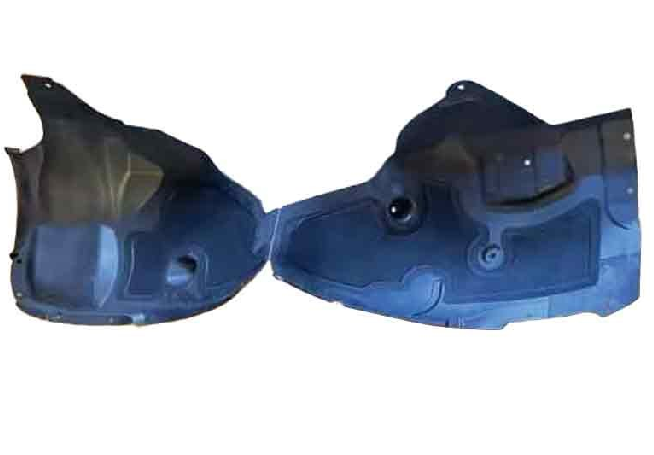

2023+ टेस्ला मॉडल 3 के लिए फ्रंट राइट-हैंड (RH) व्हील लाइनर असेंबली | 1694557-00-E (CFN ब्रांड)

मुख्य कार्य

1. मुख्य घटक शील्डिंग
   फ्रंट राइट व्हील वेल और महत्वपूर्ण अंडरबॉडी भागों, जैसे फ्रंट सस्पेंशन कंट्रोल आर्म्स, ब्रेक होसेस, ADAS (एडवांस्ड ड्राइवर-असिस्टेंस सिस्टम) सेंसर वायरिंग (उदाहरण के लिए, फॉरवर्ड-फेसिंग कैमरा या अल्ट्रासोनिक सेंसर के लिए), और कूलिंग सिस्टम पाइपलाइनों के बीच एक मजबूत बाधा के रूप में कार्य करता है। यह ड्राइविंग के दौरान राइट फ्रंट व्हील द्वारा उठाई गई सड़क के मलबे (बजरी, तेज पत्थर, टूटा हुआ कांच) को ब्लॉक करता है—सस्पेंशन बोल्ट या सेंसर वायरिंग जैसे संवेदनशील घटकों को खरोंच, प्रभाव या समय से पहले पहनने से रोकता है।
2. संक्षारण और मलबे की रोकथाम
   फ्रंट राइट व्हील वेल को सील करता है ताकि कीचड़, बारिश का पानी और सड़क का नमक अंडरबॉडी कैविटी में न जा सके। यह धातु के घटकों (उदाहरण के लिए, ब्रेक कैलिपर ब्रैकेट, सबफ्रेम जोड़) के संक्षारण से बचाता है और आस-पास की विद्युत वायरिंग में पानी से प्रेरित शॉर्ट सर्किट के जोखिम को कम करता है। 2023+ मॉडल 3 के अपडेटेड फ्रंट-एंड इलेक्ट्रिकल लेआउट के लिए, लाइनर का तंग फिट ADAS सेंसर प्रदर्शन में हस्तक्षेप कर सकने वाले मलबे के संचय को भी रोकता है।
3. वायुगतिकीय और शोर अनुकूलन
   राइट फ्रंट व्हील के चारों ओर एयरफ्लो को सुचारू रूप से निर्देशित करने के लिए टेस्ला के 2023 मॉडल 3 फेसलिफ्ट वायुगतिकीय डिजाइन का अनुसरण करता है। यह हवा के प्रतिरोध को कम करता है (वाहन की ऊर्जा दक्षता का समर्थन करता है, खासकर राजमार्ग पर क्रूजिंग के दौरान) और व्हील वेल में एयरफ्लो अशांति के कारण होने वाले सड़क के शोर को कम करता है—फेसलिफ्ट मॉडल 3 की बढ़ी हुई केबिन शांति को संरक्षित करता है।

टिकाऊ निर्माण

• मुख्य लाइनर बॉडी: उच्च ग्रेड PP (पॉलीप्रोपाइलीन) प्लास्टिक से बना है जिसमें एक एकीकृत प्रबलित रिब संरचना है। PP सामग्री में ≥5.5kJ/m² का एक नॉच्ड इम्पैक्ट स्ट्रेंथ है, जो छोटे पत्थर के प्रभावों या मामूली कर्ब संपर्क से क्रैकिंग का प्रतिरोध करता है; प्रबलित रिब संरचनात्मक कठोरता को बढ़ाते हैं, व्हील कंपन या असमान सड़कों से लंबे समय तक दबाव में भी विकृति को रोकते हैं।
• माउंटिंग हार्डवेयर: OEM-विशिष्ट उच्च-तन्यता वाले नायलॉन स्नैप क्लिप (स्थापना/हटाने के दौरान टूटने का प्रतिरोध) और जस्ती स्टील माउंटिंग ब्रैकेट (तन्यता शक्ति ≥300MPa) शामिल हैं। ब्रैकेट पर जस्ती कोटिंग अंडरबॉडी नमी या सड़क के नमक से जंग को रोकती है, यह सुनिश्चित करती है कि असेंबली सुरक्षित रूप से जुड़ी रहे।
• पर्यावरण अनुकूलन क्षमता: अत्यधिक तापमान में उतार-चढ़ाव (-30°C से 85°C) का सामना करता है—ठंड के मौसम में लचीला रहता है (कोई भंगुर क्रैकिंग नहीं) और गर्म गर्मियों में स्थिर रहता है (कोई नरम या ताना-बाना नहीं)। यह UV लुप्त होती का भी प्रतिरोध करता है (400-घंटे ASTM G154 UV परीक्षण पास करता है) और कार धोने वाले डिटर्जेंट या सड़क डी-आइसिंग नमक से रासायनिक संक्षारण का प्रतिरोध करता है।

स्थापना 要点

1. वाहन की तैयारी: जैक स्टैंड के साथ वाहन के फ्रंट राइट साइड को उठाएं (स्थिर समर्थन सुनिश्चित करें); व्हील वेल तक पहुंचने के लिए फ्रंट राइट व्हील को हटा दें। व्हील वेल के माउंटिंग पॉइंट्स को उजागर करने के लिए फ्रंट फेंडर के निचले ट्रिम को धीरे से छीलें (यदि ओवरलैपिंग हो)।
2. पुराने लाइनर को हटाना: पुराने लाइनर को सुरक्षित करने वाले प्लास्टिक स्नैप क्लिप और 8 मिमी बोल्ट को अलग करने के लिए एक ट्रिम टूल का उपयोग करें (आमतौर पर 9–11 फास्टनरों: 6 क्लिप + 5 बोल्ट)। प्रत्येक फास्टनर की स्थिति को गलत जगह से बचाने के लिए नोट करें, फिर पुराने लाइनर को बाहर निकालें—फेंडर ट्रिम या ब्रेक लाइनों जैसे आसन्न भागों को नुकसान न पहुंचाने का ध्यान रखें।
3. सफाई: धूल, कीचड़, या अवशिष्ट चिपकने वाले को हटाने के लिए व्हील वेल की माउंटिंग सतह को सूखे कपड़े से पोंछें—यह सुनिश्चित करते हुए कि नई असेंबली कसकर फिट हो।
4. नई असेंबली स्थापना: 1694557-00-E को व्हील वेल के माउंटिंग पॉइंट्स के साथ संरेखित करें (सुनिश्चित करें कि किनारे फ्रंट बम्पर और फेंडर के खिलाफ कसकर फिट हों)। क्लिप को जगह पर स्नैप करें (सुरक्षा की पुष्टि करने के लिए एक “क्लिक” सुनें), फिर क्रॉस-थ्रेडिंग से बचने के लिए 8 मिमी बोल्ट को हाथ से कस लें।
5. टॉर्क फास्टनिंग: बोल्ट को 4±0.3 Nm (टेस्ला के 2023+ मॉडल 3 विनिर्देशों के अनुसार) तक कसने के लिए एक टॉर्क रिंच का उपयोग करें—अधिक कसने से लाइनर के प्लास्टिक टैब क्रैक हो सकते हैं।
6. स्थापना के बाद जांच: फ्रंट राइट व्हील को फिर से स्थापित करें, वाहन को नीचे करें, और व्हील वेल का निरीक्षण करें। पुष्टि करें कि लाइनर फेंडर/बम्पर के साथ फ्लश है, जिसमें मलबे के प्रवेश के लिए कोई गैप नहीं है।

नोट: यह भाग राइट-हैंड (RH) विशिष्ट है—लेफ्ट-हैंड (LH) लाइनर (उदाहरण के लिए, 1694553-00-E) के साथ इंटरचेंज न करें। प्री-2023 मॉडल 3 व्हील लाइनर असंगत हैं, क्योंकि वे 2023+ व्हील वेल समोच्च से मेल नहीं खाते हैं।
